一、产品概述

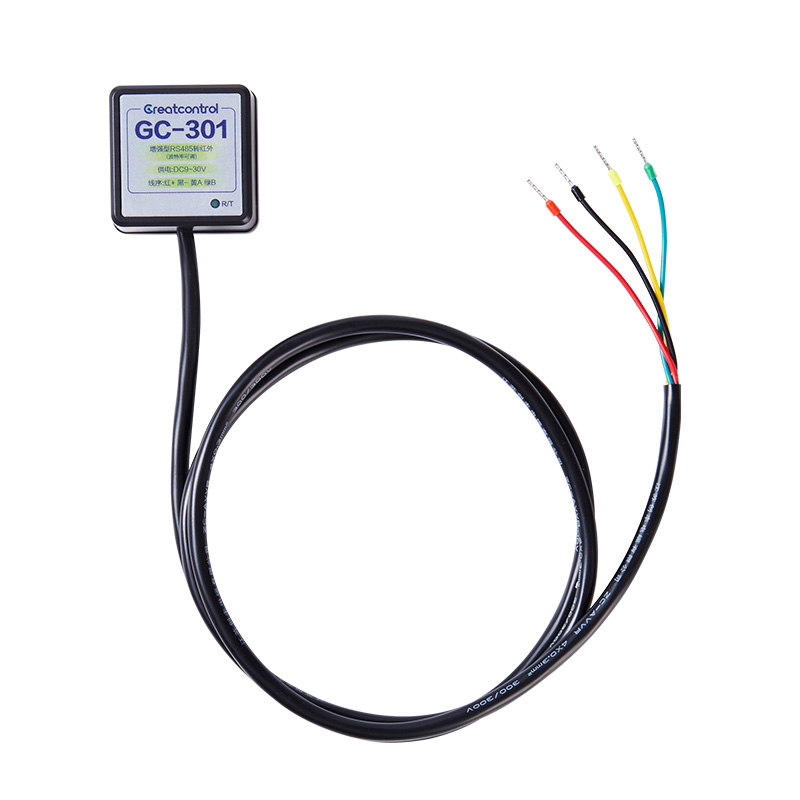

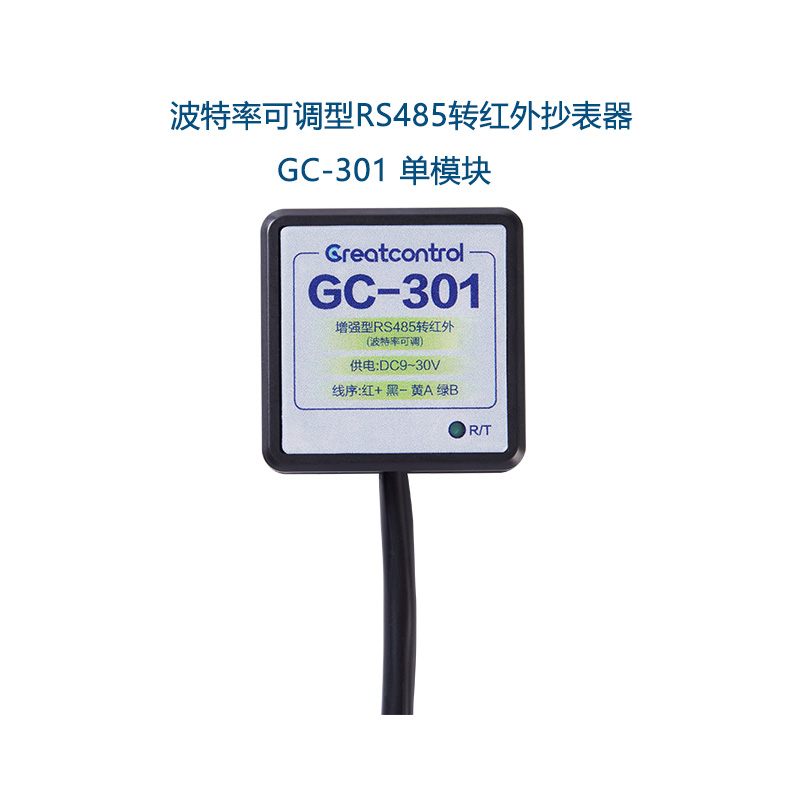

GC-301是一款可以转换波特率的RS485转红外信号的抄表器。

GC-301是基于38kHz信号调制解调的红外抄表器，支持红外信号与RS485信号的相互转换，可以实现稳定可靠的数据传输。

电表的红外收发口的波特率一般为1200bps，通过GC-301可以转成其他波特率然后用RS485接口输出。

转换器对数据是透传的。

   适用的仪表类型：

   智能电表、智能水表、气表、热表等支持38kHz红外载波通讯的仪表。

   支持的通讯协议：

         DLT645-2007、DLT645-1997、DLT698、Modbus、CJ/T188等协议。

二、功能特点

l   电源输入DC5~26V具有过流和反接保护

l   红外收发口和RS485接口的波特率可以分别设置

l   非接触式读表，不需要接电表RS485线，降低现场实施成本。

l   上行采用RS485接口，可接入数据采集器，DTU，PLC，触摸屏等等

l   用配套软件配置参数

l   模块对数据透明传输

l   支持多个转换器并联接线

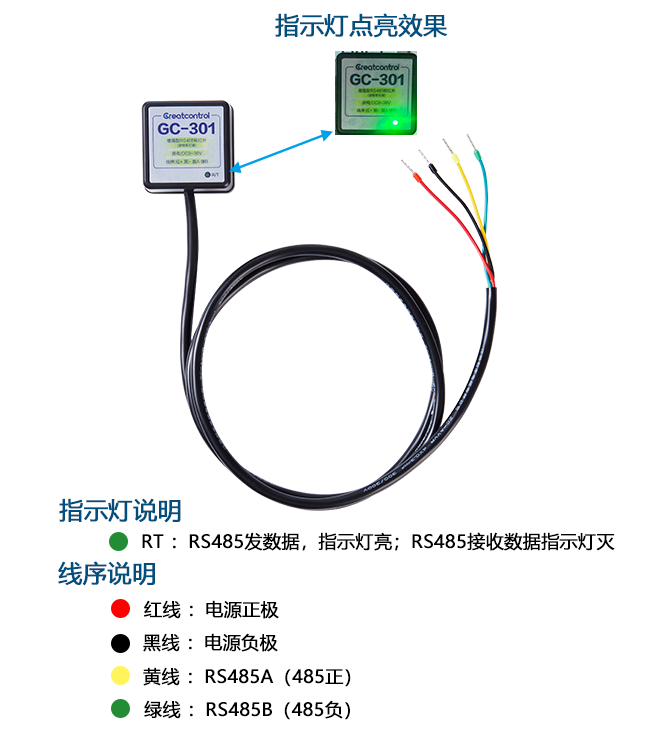

    三、接线说明

    四、安装说明

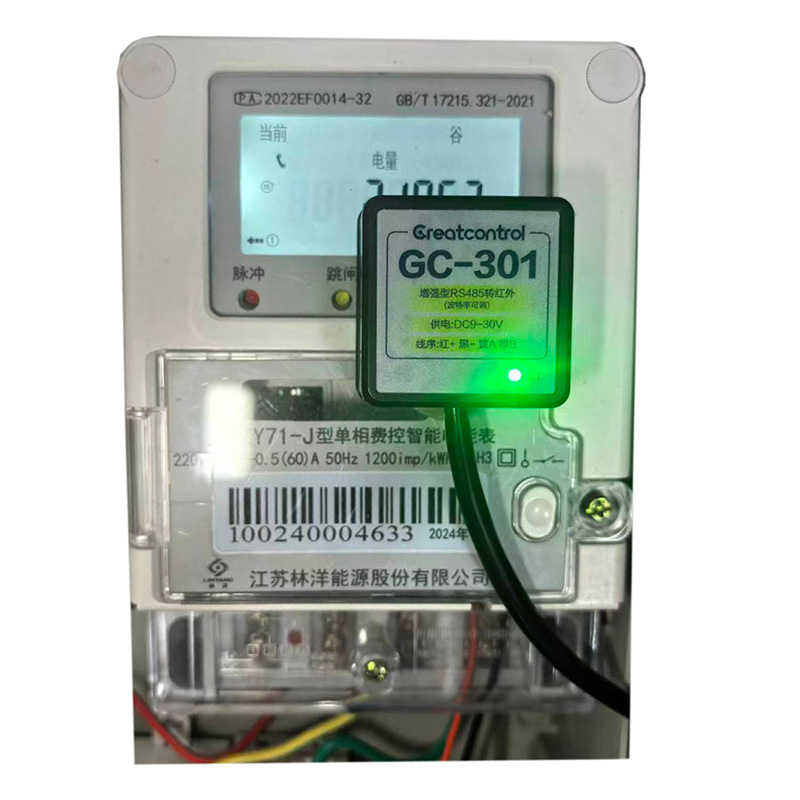

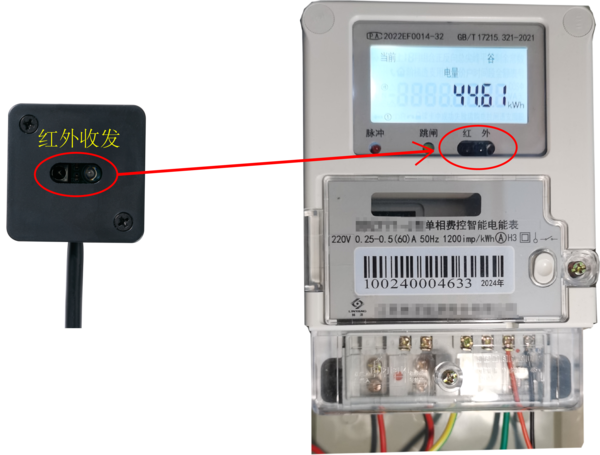

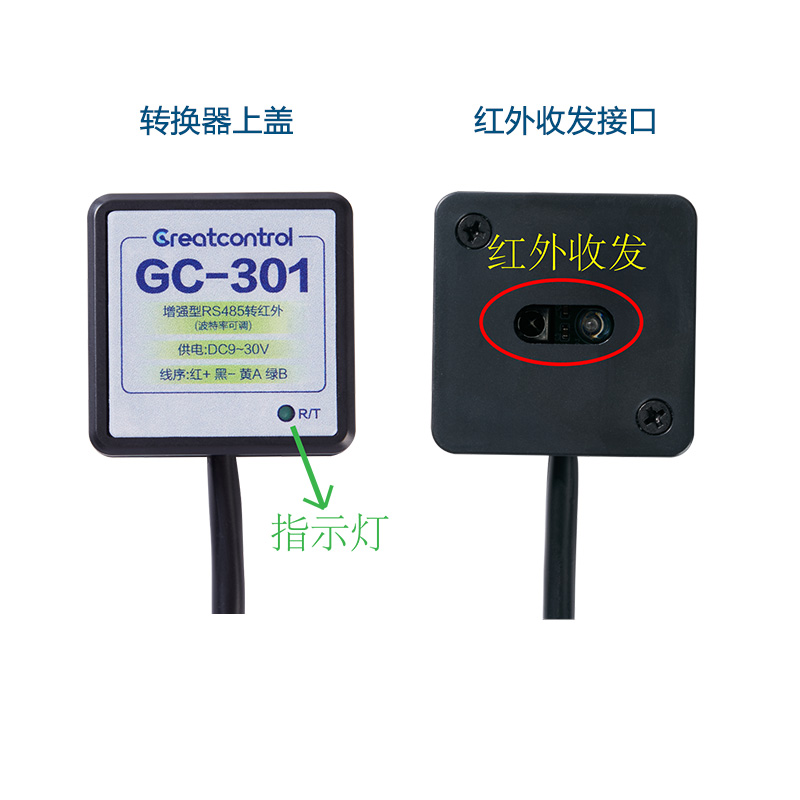

         如上图，将3M双面胶粘贴在转换器红外收发口这一面，然后将转换器红外收发头对准仪表的红外通信口，

   粘在电表或电表箱外侧玻璃上。

五、典型应用

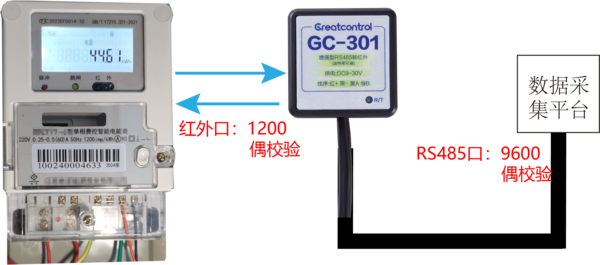

     （如上图）参数修改好后，数据采集平台可以用9600波特率读取电表数据。
