一、产品概述

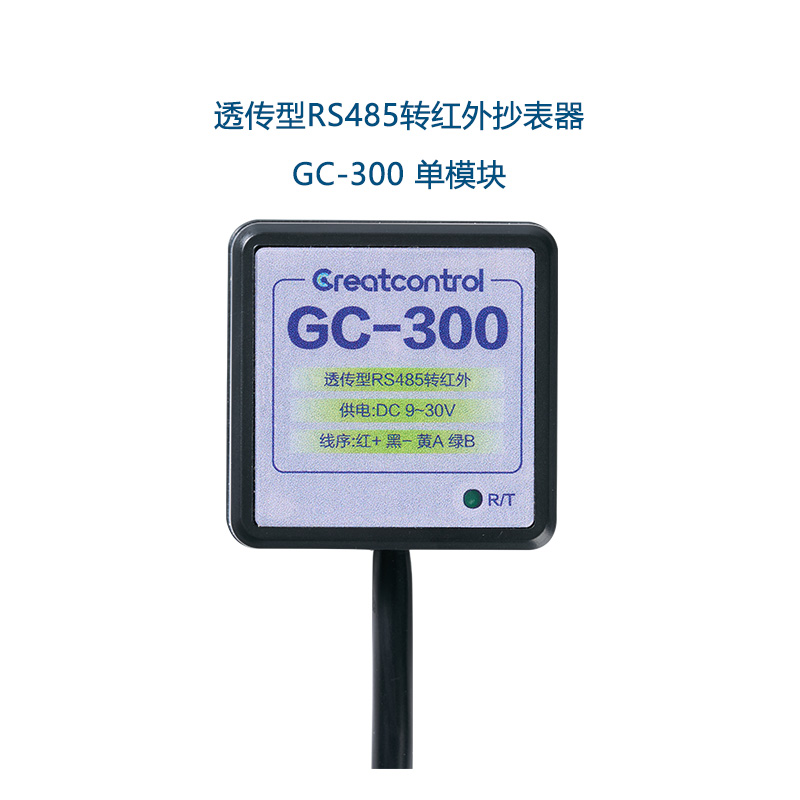

   GC-300是一款RS485转红外信号的抄表器。

   GC-300是基于38kHz信号调制解调的红外抄表器，支持红外信号与RS485信号的相互转换，可以实现稳定可靠的数据传输。

   GC-300模块对数据透明传输，且波特率自适应。

         适用的仪表类型：

      智能电表、智能水表、气表、热表等支持38kHz红外载波通讯的仪表。

        支持的通讯协议：

             DLT645-2007、DLT645-1997、DLT698、Modbus、CJ/T188等协议。

   二、功能特点

    l   电源输入DC5~26V具有过流和反接保护

    l   非接触式读表，不需要接电表RS485线，降低现场实施成本。

    l   上行采用RS485接口，可接入数据采集器，DTU，PLC，触摸屏等等

    l   使用简单不需要设置参数，即插即用

    l   模块对数据透明传输

    l   模块对波特率自适应

    l   支持多个转换器并联接线

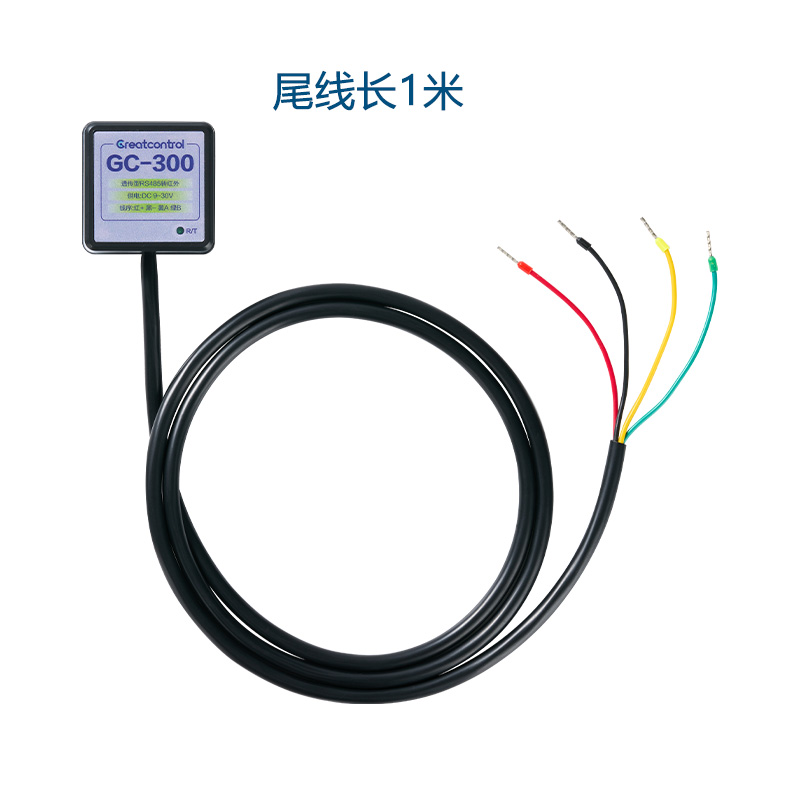

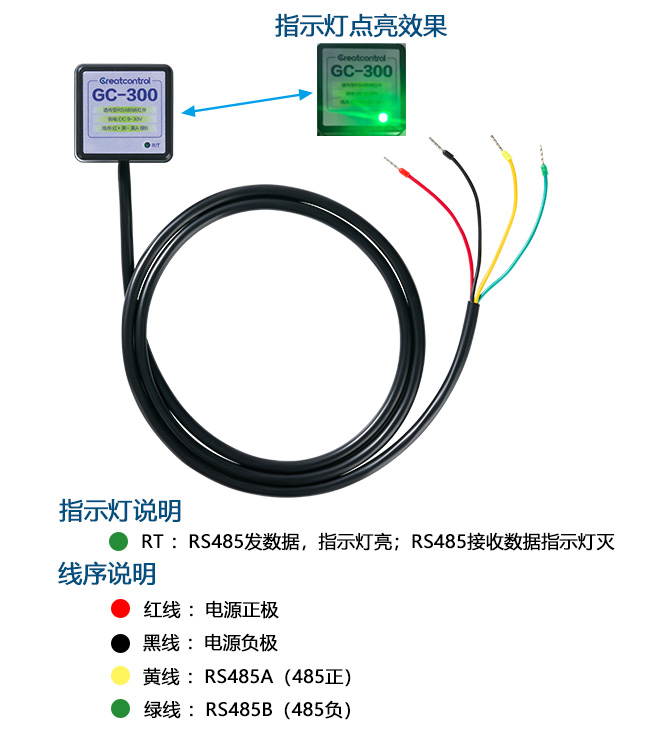

      三、接线说明

      四、安装说明

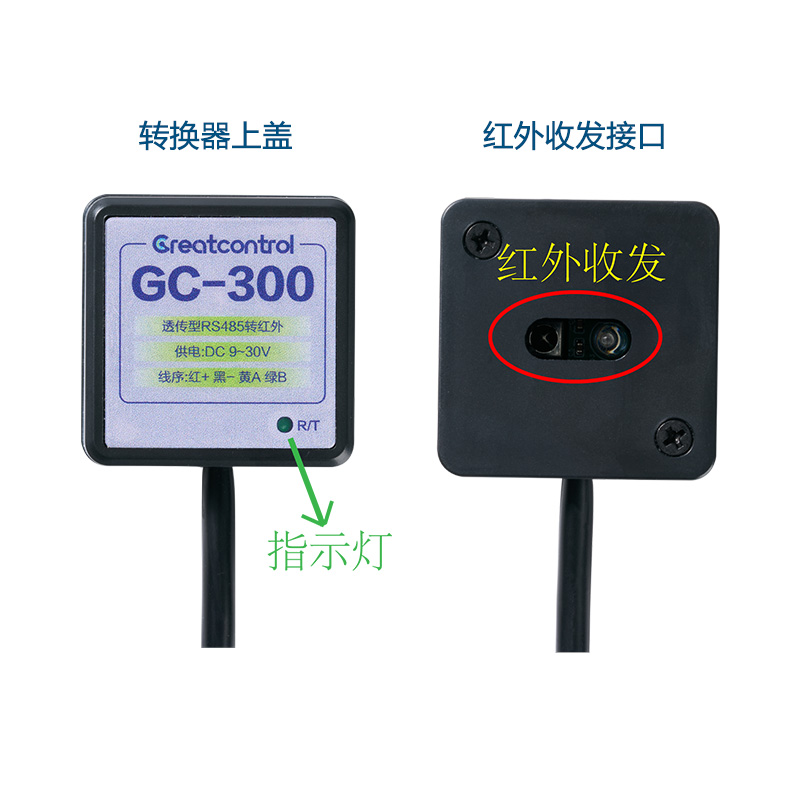

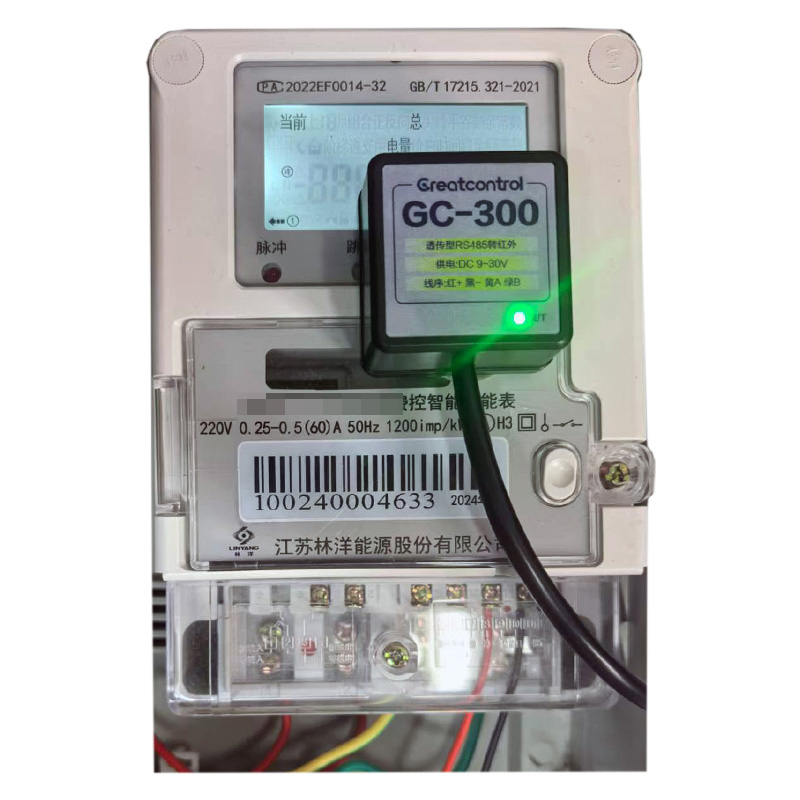

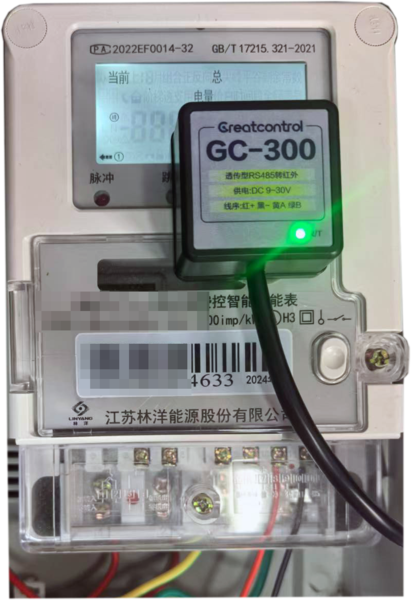

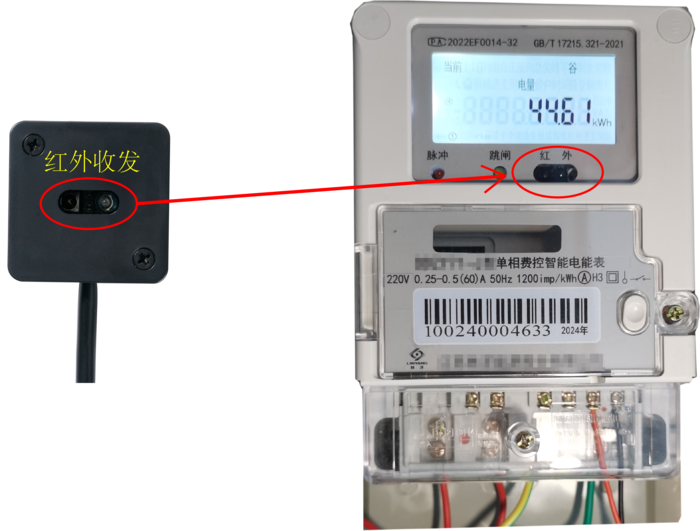

    如上图，将3M双面胶粘贴在转换器红外收发这一面，然后将转换器红外收发头对准仪表的红外通信口，

粘在电表或电表箱外侧玻璃上。
